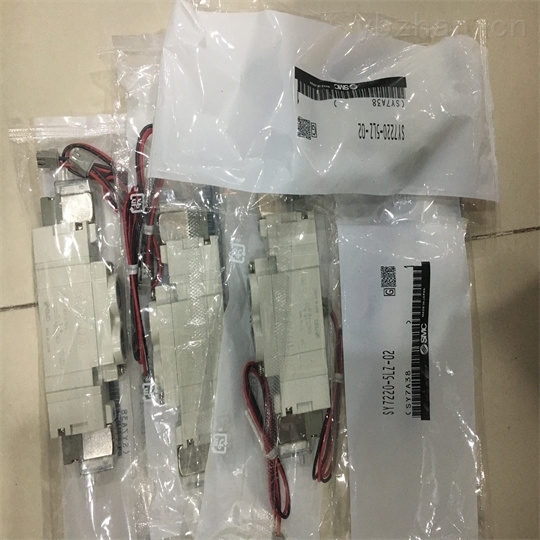

日本SMC电磁阀广泛应用于自动化生产线、包装机械、注塑设备及气动控制系统中，可实现每分钟数百至上千次的快速启闭，对响应速度与寿命要求高。若安装不当，易导致阀体振动、密封失效、线圈烧毁或控制失灵。为确保
日本SMC电磁阀动作准、寿命长、运行稳，必须严格遵循以下六大正确安装步骤：
1、确认介质与工况匹配
安装前核对阀门型号是否适用于实际介质（压缩空气、水、油等）、工作压力（如0.15–0.8MPa）、温度范围（通常-10℃～+60℃）及电压频率（DC24V/AC220V）。特别注意：高频阀多为直动式或先导式，不可用于含颗粒或高黏度流体，否则易卡滞。
2、选择合理安装方向与位置
阀体箭头必须与介质流向一致——反向安装将导致无法关闭或内漏。建议水平安装，线圈朝上，避免冷凝水倒灌入线圈腔。若垂直安装，需选用带排水孔或特殊密封结构的型号。远离高温源（如电机、加热器），防止线圈过热。
3、清洁管路系统
安装前吹扫供气/供液管路至少30秒，清除焊渣、铁锈、密封带碎屑等杂质。微小颗粒进入阀芯滑动副，会加速磨损甚至卡死。强烈建议在阀前端加装50–100μm过滤器，并定期排污。
4、正确连接气/液路与电气接口
使用合适规格的快插接头或螺纹接头，确保密封可靠。平行螺纹（G）配O型圈，锥螺纹（NPT）可缠生料带，但严禁让密封材料进入阀腔。电气接线应使用防水电缆格兰头，线圈引线避免拉扯，并接入带浪涌抑制器的驱动电路（尤其PLC控制时），防止反电动势击穿。
5、避免机械应力与共振
禁止利用电磁阀本体支撑管道重量。长管路应设独立支架，防止热胀冷缩或振动传递至阀体，导致内部配合间隙变化。多阀集中安装时，保持间距≥20mm，利于散热；高频连续工作时，可加装散热片或强制风冷。
6、安装后功能测试与参数验证
通电通气后，手动触发或通过PLC发送脉冲信号，观察阀动作是否清脆、无延迟。用流量计或压力表验证开启/关闭状态是否符合预期。记录初始工作电流，若明显偏高，可能电压不稳或线圈短路。
